Il contorno della sezione può essere individuato scegliendo da un serie predefinita parametricamente (rettangolare, a T, a C, a L, a I, poligonale, scatolare, ecc...), da un archivio di normalizzate UNI, definite manualmente dall'utente (tramite un miniCAD interno o per coordinate) o importate da file DXF.

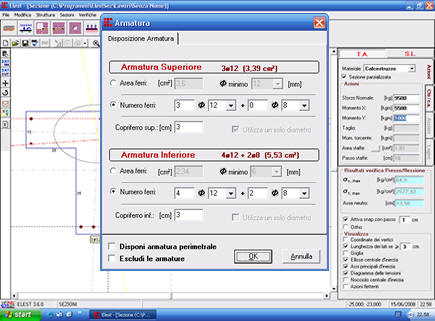

È possibile introdurre le armature singolarmente per coordinate, per numero di diametri o per area totale e disporle sul perimetro della sezione o su due lati.

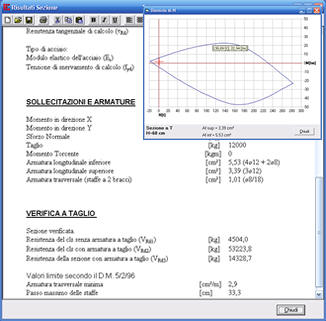

Si può scegliere di visualizzare i diagrammi delle tensioni normali e tangenziali, la posizione dell’ellisse d'inerzia, gli assi principali e il nocciolo centrale d'inerzia. Sono inoltre mostrati la posizione dell’asse neutro, le tensioni massime e, al passaggio del mouse, i valori delle tensioni puntuali nei vertici della sezione e nelle singole armature. Infine, nel campo degli Stati Limite, è visibile il dominio di rottura N-M.

Qualsiasi sezione è esportabile, insieme con tutti gli elementi grafici visualizzati, in formato DXF.

È possibile effettuare sia verifiche di resistenza che verifiche di stabilità per sezioni sottili.

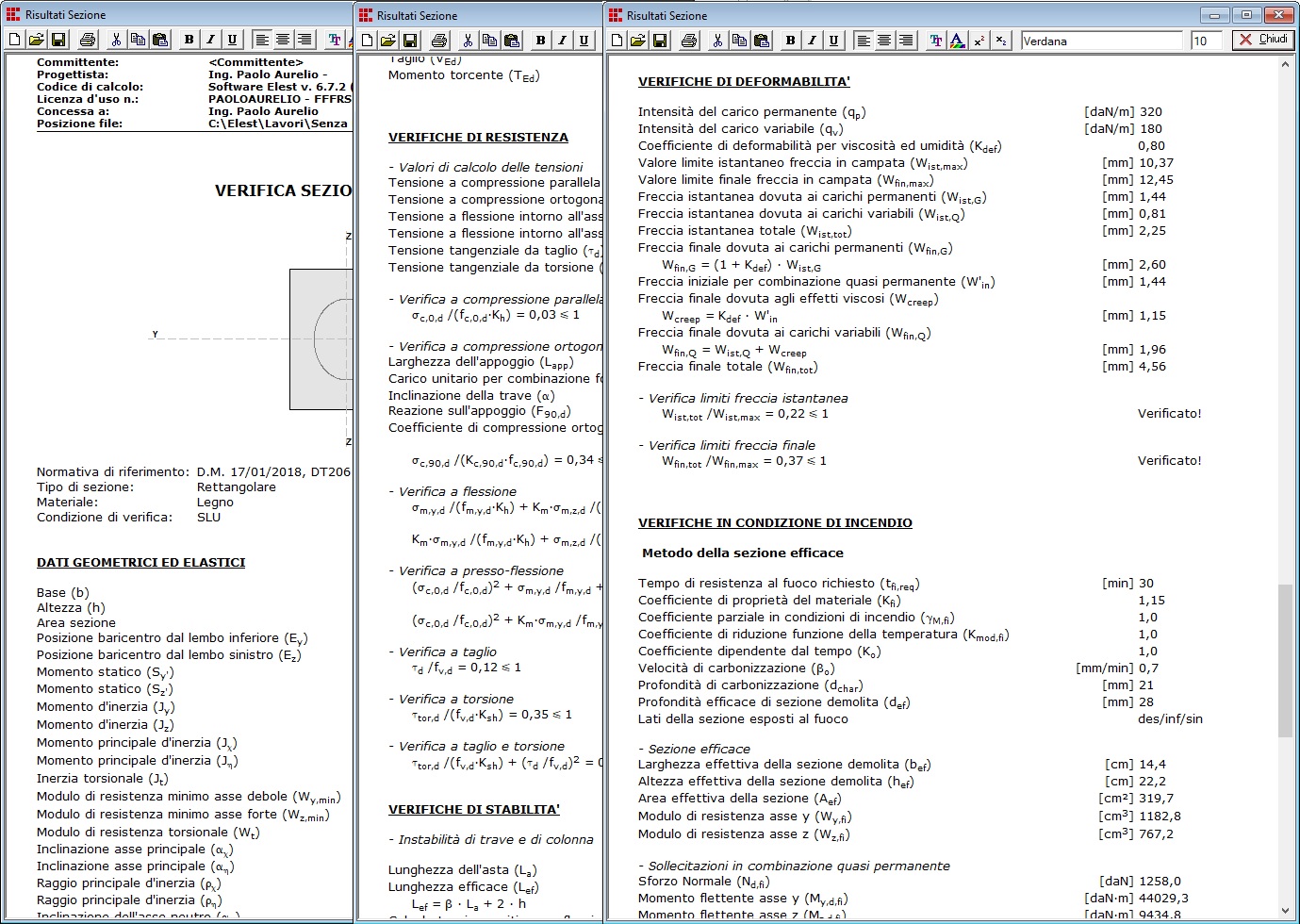

Viene esportata in formato RTF ed include le caratteristiche geometriche ed elastiche della sezione nonché lo stato tensionale e le risultanze delle verifiche effettuate secondo le Tensioni Ammissibili o gli Stati Limite.
